Graphical Resistor Calculator is a Free Software to easily calculate the resistance of registers from the band colors.
Simply change the values from the dropdown menus.
| Band 1 | Band 2 | Band 3 | Band 4 | |
| Value 1 (MSV) | Value 2 | Weight | Tolerance | |
Resistance: |
| |||

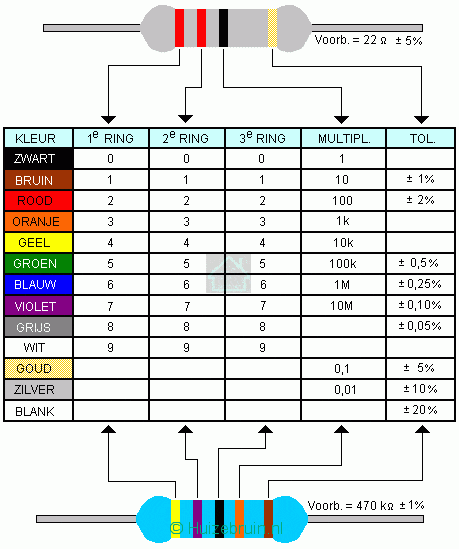

Graphical Resistor Calculator Reference Chart
Standard Table For Calculating 4 Band Resistors' Resistance.
| Color | Digit value | Multiplier | Multiplied Out | Tolerance |
| Black | 0 | 100 | 1 | |
| Brown | 1 | 101 | 10 | |
| Red | 2 | 102 | 100 | |
| Orange | 3 | 103 | 1,000 | |
| Yellow | 4 | 104 | 10000 | |
| Green | 5 | 105 | 100,000 | |
| Blue | 6 | 106 | 1,000,000 | |
| Violet | 7 | 107 | 10,000,000 | |
| Gray | 8 | 108 | 100,000,000 | |
| White | 9 | 109 | 1,000,000,000 | |
| Gold | ±5% | |||
| Silver | ±10% |
Advertentie :
Ezelsbruggetje
Er is een handig ezelsbruggetje om de kleurenvolgorde te onthouden. Probeer de volgende zin goed te onthouden: “Zij BRengt ROzen Op GErrits GRaf Bij VIes GRauw Weer”. Let hier op de hoofdletters waarmee de woorden beginnen. Deze komen overeen met de kleurenvolgorde Zwart, BRuin, ROod, Oranje, GEel, GRoen, Blauw, VIolet, GRijs, Wit. Omdat sommige kleurnamen met dezelfde letters beginnen, is soms een dubbele beginletter nodig om de juiste kleur te onthouden
